刚刚落幕的AMTS 2024上，我们看到了?？祷魅艘愿哺瞧敌幸等【暗慕饩龇桨讣铀倨敌幸等嵝院途嫔?/span>。轮胎制造作为汽车工业中的重要一环，是车辆与路面之间力传递的载体，其性能好坏直接影响到车辆驾驶人员和乘客的安全，轮胎质量管控的重要性不言而喻。

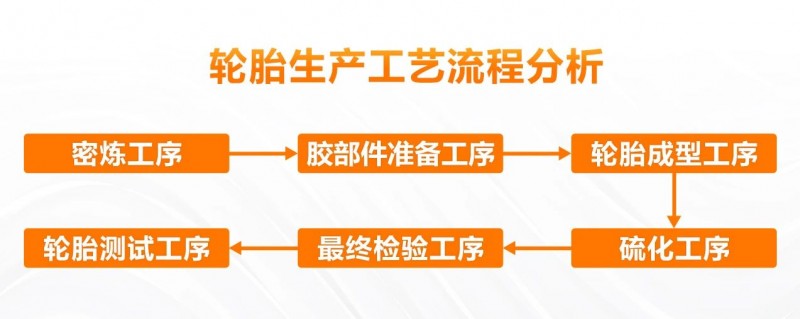

在轮胎生产工艺中，从胶部件的质量管控开始，到轮胎成型，再到质量检验工序，都离不开3D视觉检测。
当前，海康机器人已拥有多种基线型号的红色激光3D轮廓传感器，可满足多种检测需求，有效应对具有吸光特性的黑色轮胎，成像效果优异，搭配自研VM3D算法平台，满足检测需求的同时解决了生产过程信息追溯的难题，实现轮胎质量管控，从而提升车辆行驶的安全性。
轮胎生产过程实时检测
01 橡胶挤出断面轮廓检测、缺陷检测
VM3D内置完整的测量工具，可用于生产过程中橡胶挤出形状的长度、宽度、高度、角度测量；可用于识别生产过程中产生的缺陷，如凹坑、缺失、褶皱等。
如下展示了3D激光轮廓传感器对轮廓高度差的测量数据、凹坑的实际测试图像，点云清晰完整，成像质量优异。
轮胎成品下线实时检测
01 轮胎外表面鼓包、凹坑检测
轮胎的鼓包和凹坑等缺陷可能发生在轮胎侧表面的任何位置，这些缺陷会对轮胎的外观和质量造成较大影响。因此需使用稳定有效的手段进行检测，剔除缺陷；
3D激光轮廓传感器可有效识别缺陷、同时满足生产节拍要求，完成全面检测仅需旋转一周。如下展示了鼓包、凹坑的实际测试图像。

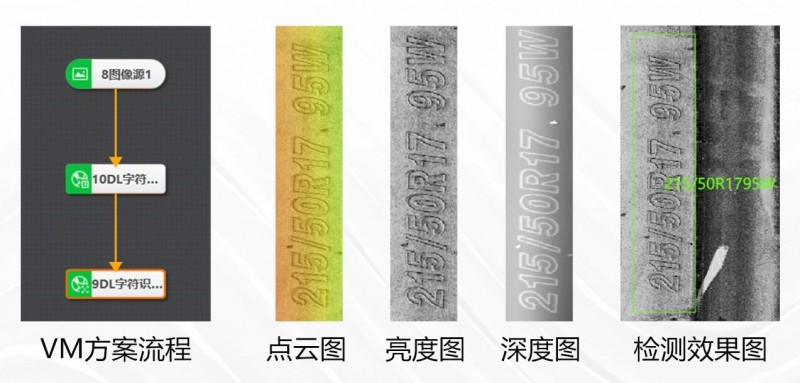

02 DOT码识别
轮胎DOT码包含了轮胎的生产厂家、轮胎型号、生产日期等信息，可通过DOT码追溯轮胎整个生产过程，包括使用的原材料批次、半成品批次等信息，但通常轮胎与DOT码均为黑色，传统的二维图像很难稳定识别轮胎的字码。
采用3D激光轮廓传感器进行图像采集，结合?？祷魅薃I训练平台，进行字符识别，可准确识别轮胎所有DOT码。
03 胎体动平衡检测
轮胎的圆度对于车辆行驶非常重要，如果轮胎不圆，则会导致车辆在行驶时产生偏心力，使车辆发生震动、产生噪音等问题，还会影响车辆行驶的稳定性和安全性。
通过3D激光轮廓传感器扫描轮胎正面、VM搭建方案实时测量轮胎单点高度值变化，当高度值变化低于一定的阈值时，认为轮胎是圆形的，当高度值变化高于一定的阈值时，认为轮胎不圆，此时剔除不良品。

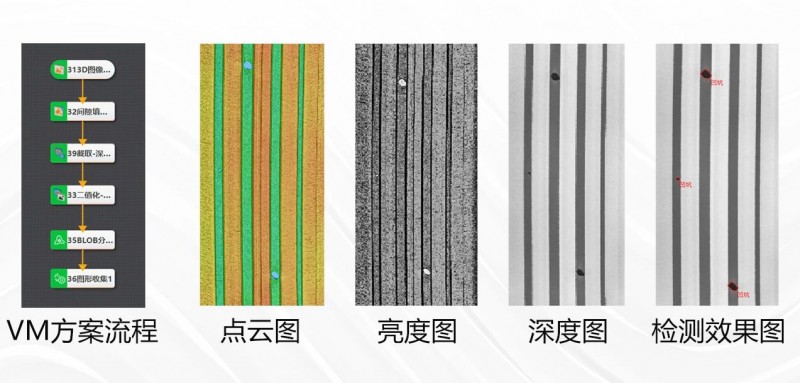

04 胎面花纹检测
轮胎花纹主要作用是增强胎面与路面之间的摩擦力，可改善轮胎的行驶性能，其次轮胎花纹还起到增加车胎排水性、降低胎噪、增进美观的作用。
如下呈现了使用3D激光轮廓传感器采集的轮胎花纹图像，成像细腻且清晰，可对轮胎花纹缺陷进行有效的检出。
05 胎毛检测
轮胎胎毛的作用主要是通过拉扯胎毛来判断轮胎质量的好坏。如果胎毛能够拉长且难以拉断，表明使用的橡胶质量好，轮胎存放日期不长；反之，如果胎毛一拉就断，则可能表明橡胶质量较差或轮胎已老化。
下图展示了3D激光轮廓传感器对轮胎胎毛的实际采集效果及VM检测方案。

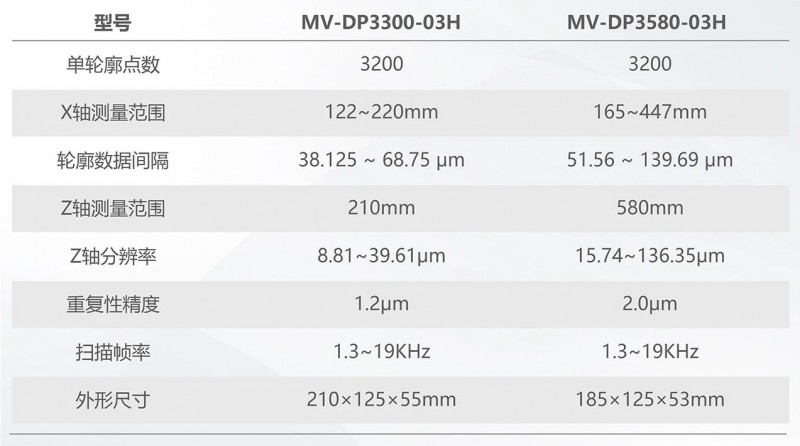

推荐型号
